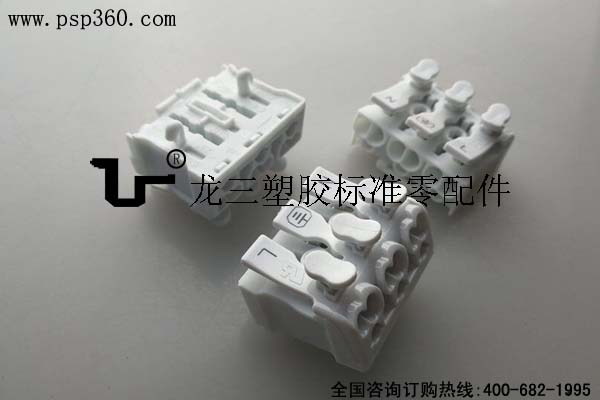

按压式快速接线端子台P02系列 使用方法

  • 按压式快速接线端子台P02系列,广泛应用于led灯具灯饰家电电器,方便快捷连接电线。今天小编就为大家讲一讲如何正确的使用!

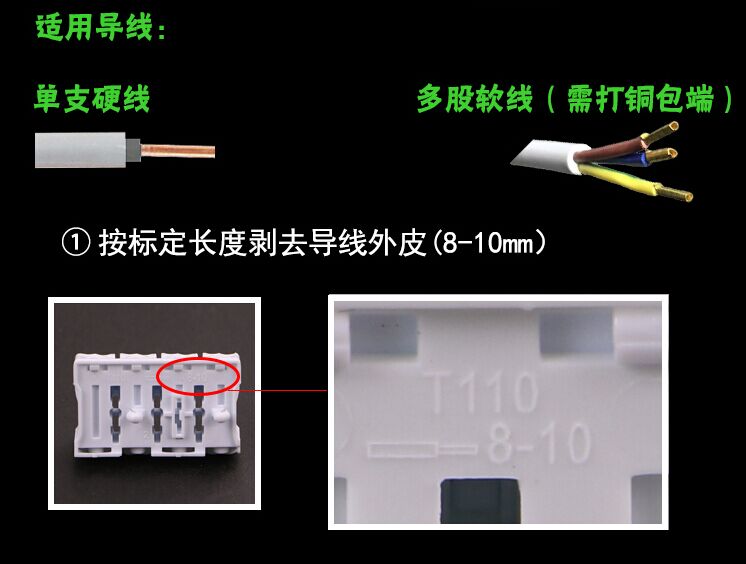

    P02系列按压端子台适用单支硬线或者多股软线(需打铜包端)可接0.5平方-2.5平方线,按照端子底部标定长度剥去导线外皮8-10mm。

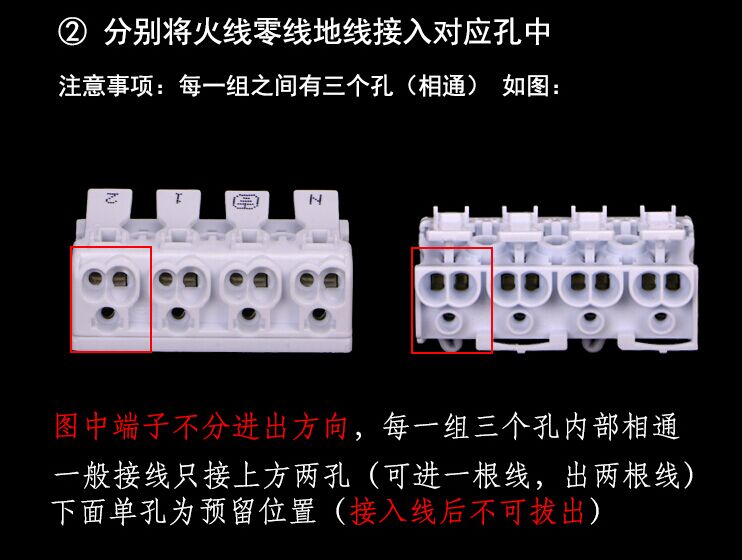

    此产品上会带有丝印LN字母,这两个字母分别代表火线与零线,L为火线N为零线,L为正极、N为负极,一般3根的电线接220V,红色为火线黄色为零线,绿色加黄色为地线一般3根的电线:接220V 红色为火线;黄色为零线;绿色+黄色为地线。分别将火线零线地线接入对应孔中,如下图。





    出线过程

    单按钮系列,一侧直接按着按钮可拔线,一侧出线时需要用工具一字螺丝刀往T型孔内按入,即可拔线。此款适用于有按钮一侧由客户使用接线,另一侧由工厂内部接线,节约成本!
    双按压系列,先把一侧按着按钮拔出线材,另外一侧也按着按钮就可以直接拔线,不需要借助工具,成本比较高!

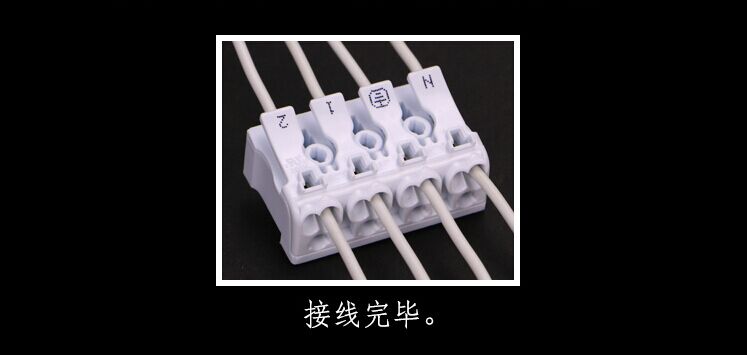

    完成以上步骤,即完成接线。
