压线板的应用

  • 目前VED两芯扁线有两种尺寸,标准的2芯扁线是0.75mm² 18#线,另一种是2芯扁线0.5mm² 20#线。

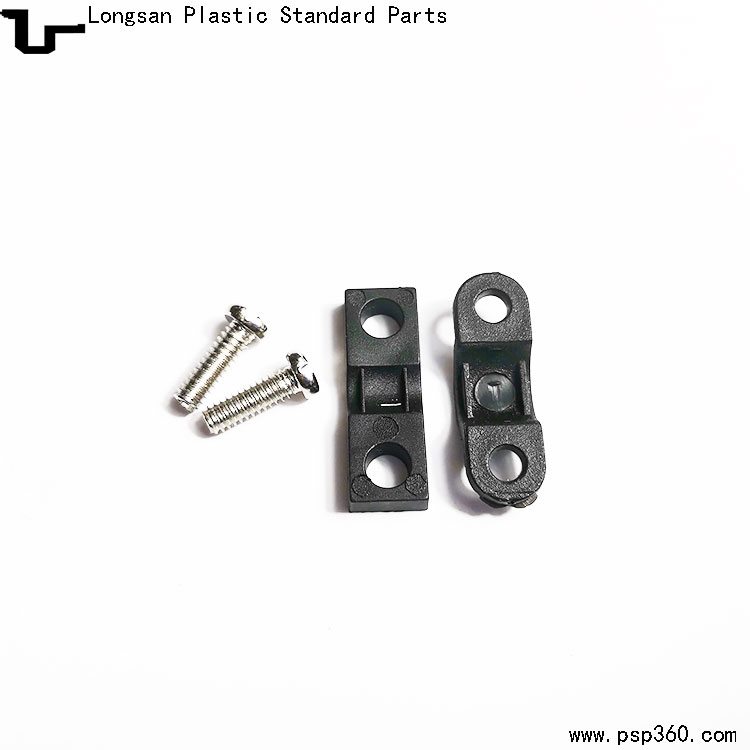

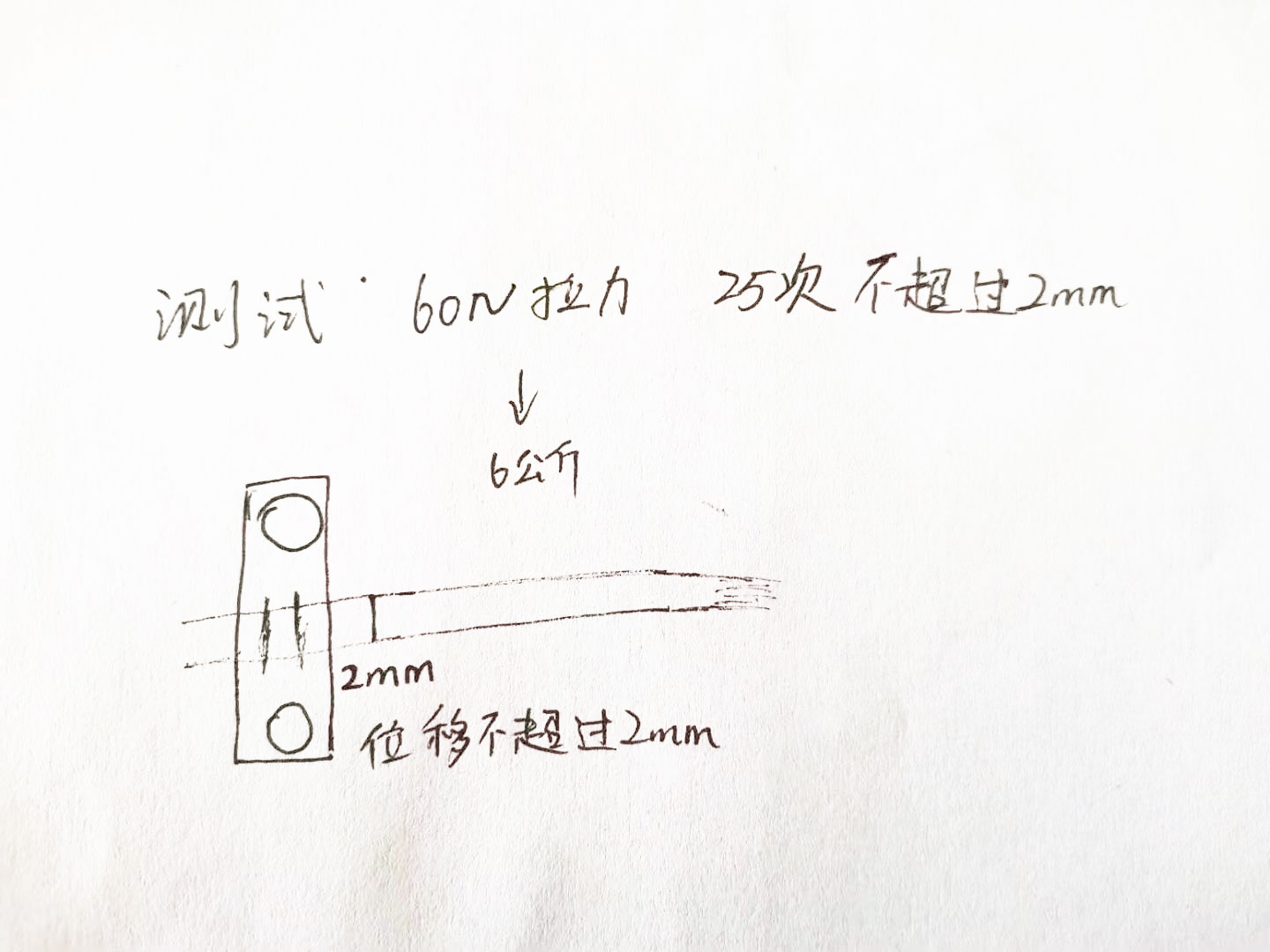

    今天分享的这篇案例是我们的一家老客户在使用中因线材的变化而产生的问题,之前客户用的线材是标准的2芯扁线是0.75mm² 18#线,在灯具中固定线材需要达到60N的扭力测试,1分钟25次,位移不超过2mm。我们帮客户匹配的是孔距15mm的小弧形压线板+直角压线板对压使线材牢牢固定,能达到标准!但是最近客户反映压线板固定线材后扭力达不到60N,这是什么原因呢?之前一直用的好好的,压线板模具也没有变化,怎么会压不紧呢?


    我们马上跟客户工程取得联系,在沟通过程中我们知道了,原来是线材发生了变化,现在改用了VDE 2芯扁线0.5mm² 20#线,这样线材就变细了。我们从对方工程那边更清楚的了解到压线板固定线材一定要过防拉测试,要压的死死的,不能位移2mm。

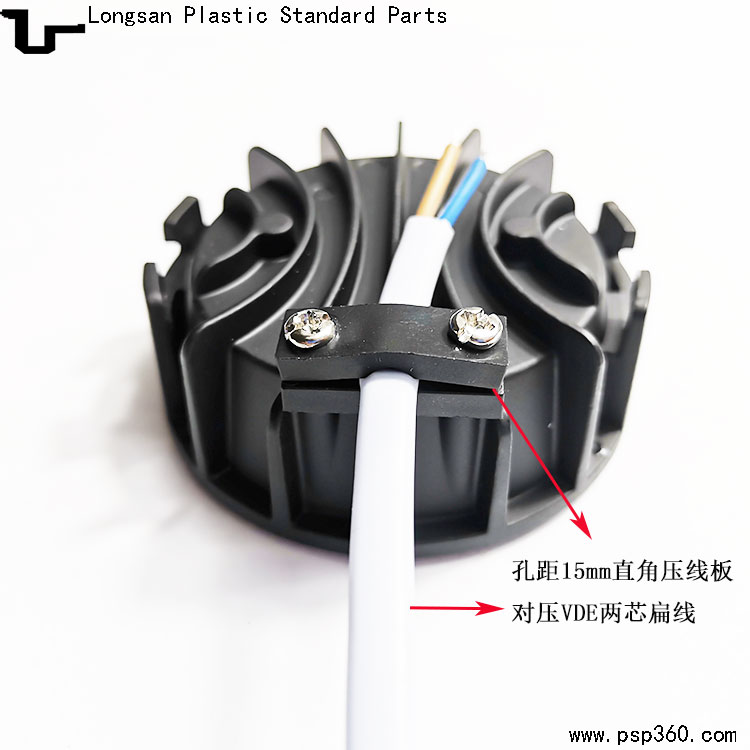

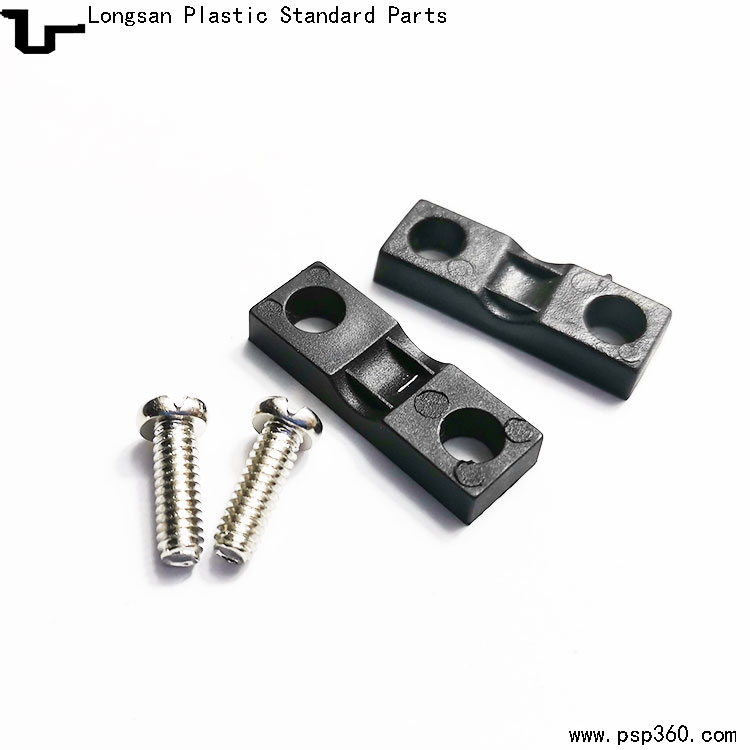

    经过两天的测试,我们给出了2份方案。第一份方案还是采用原来的孔距15mm小弧形压线板+直角型压线板对压,线材上面套上套管来增加线材的直径,使线材变粗一些。这个方案的难点在于套套管比较麻烦,装配过程也会变慢。第二份方案是用两个孔距15mm的直角压线板对压,使线材固定,如果还是觉得不够紧,可以把直角压线板反一面固定,采用这种方案,我们建议两边固定的螺丝要加长一些,这样就能压紧了。

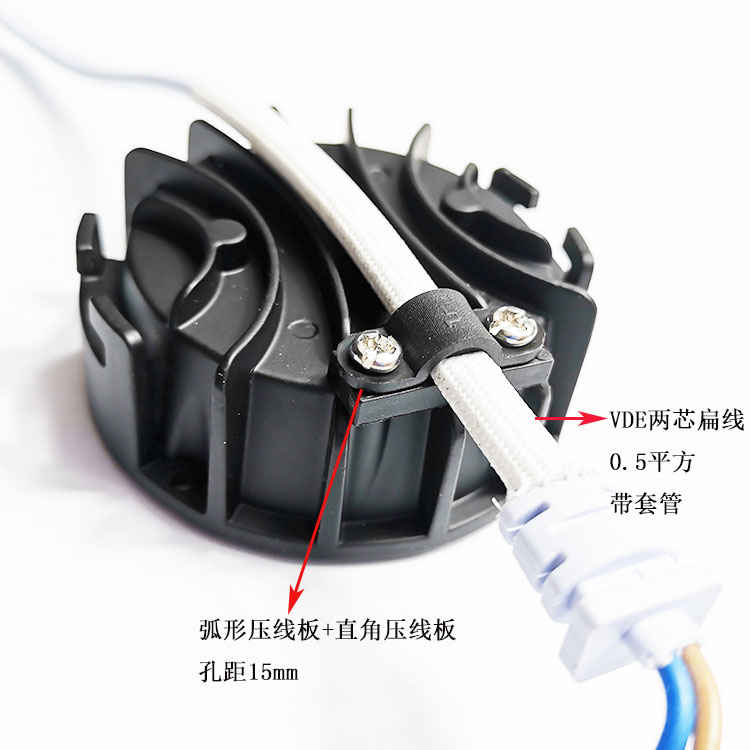

    最后客户试了我们的两个方案,还是采用了孔距15mm小弧形压线板+直角型压线板对压加套管。因为客户一直是这样使用的,外观不想改变!客户采用了我们加套管的方案,能帮助他们解决难题,我非常高兴,从这个方案中,我也学到了不少,对压线板的使用更进一步的了解了。


    2019.12.7   东莞市龙三塑胶标准件厂谢小姐  13316667951
